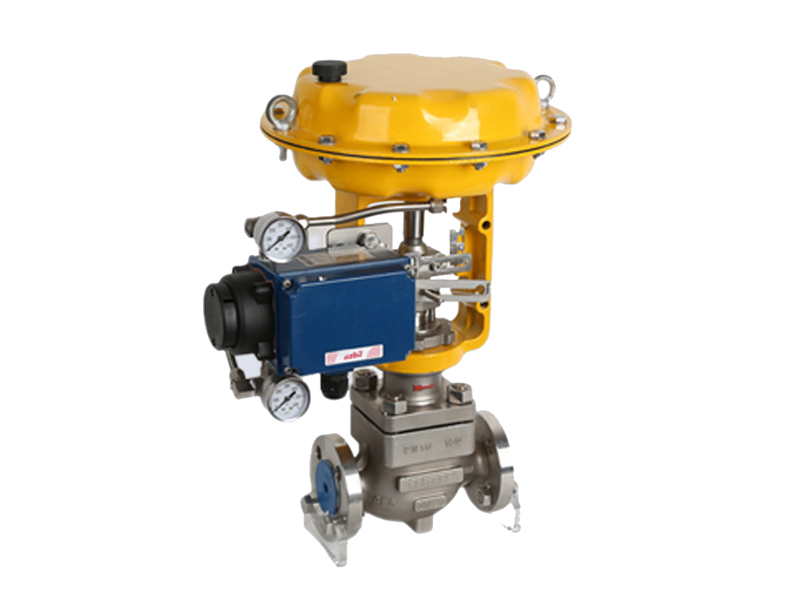

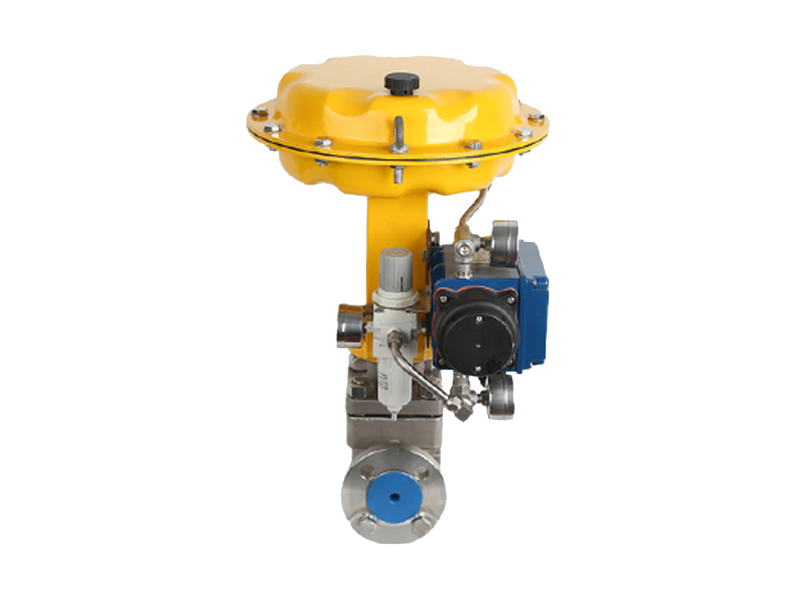

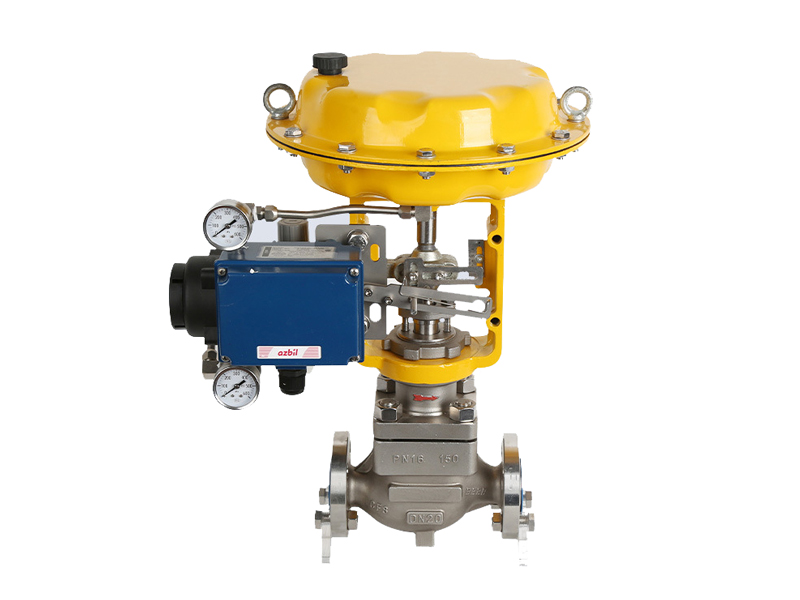

进口气动调节阀

进口气动调节阀产品概述

美国依洛克YLOK进口气动调节阀采用流体压力不平衡型阀芯结构，特殊的单座阀芯与笼式顶部导向的阀内件组合结构，使其具备单座调节阀的特点外，同 时兼有套筒调节阀的动态稳定性，笼式导向套还起到了抗冲刷、防空化到作用；快卸式到阀内件组合，十分便利于阀内件到更新。适用于 小规格、高压差、高温等苛刻工况，尤其适合于各类浆料、聚合物、及高温介质。

进口气动调节阀技术参数

驱动类型：气动，电动

公称通径：NPS 1/2”~12” (DN16~DN35)

公称压力：Class150~Class600 (PN16~PN100)

温度范围：-196℃~540℃

材料范围：碳钢, 不锈钢, 双相不锈钢, Inconel, Monel, Hastelloy，Ti等

泄漏等级：ANSI IV级、Ⅴ级或Ⅵ级

阀盖类型：标准型 ，伸长型 ，低温型 ，波纹管，保温

进口气动调节阀配置

每种调节阀主要有两大部分组成;调节阀阀体组件和执行机构组件。阀芯、阀座、套筒等阀内件可以进行不同组配，形成不同品种规格的

调节阀。

进口气动调节阀结构

顶部导向型单座调节阀

用顶部导向，压力不平衡式阀芯，阀笼压紧阀座快拆式结构，解决了传统的螺纹拧入式阀座拆卸困难、泄漏量大、更换困难等问题，延长

了使用寿命。适用于压差不大，泄漏量要求较高的场合。介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。

套筒导向型单座调节阀

采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这

一改进大大提高了套筒阀的泄漏等级。套筒阀芯为压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。

套筒导向型多孔式调节阀

采用套筒导向，压力平衡式阀芯。是一种动态稳定性好，适合于苛刻工况的高性能控制阀。因为工况压差较大介质的流速快对阀内件产生

严重的冲蚀破坏的同时会产生很大的噪音。于是我们将窗口式的标准套筒改成多孔式套筒，对于液体一般流向是从阀门高进低处，通过多

孔节流使介质在套筒内部碰撞，消耗内能降低流速。

套筒导向型多级降压调节阀

采用套筒导向，压力平衡式阀芯。该系列调节阀主要适用于压差大，工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼

套组成一个多级降压内件，根据不同的工况设计的笼套，保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开始节流，通过多次节

流将进口的高压差逐步的降低下来，这样有效的保证了介质在阀门中流动时，压力始终在其饱和蒸汽压之上，也就消除了产生闪蒸、空化

现象的可能，延长了恶劣工况中调节阀的使用寿命。

套筒导向型单座调节阀

采用套筒导向，轮廓型阀芯，压力平衡式结构。因此与顶部导向型单座调节阀相比，能够承受较高的工作压差，同时由于采用平衡密封环

使控制阀动态稳定性更好;与套筒导向型单座调节阀相比，更能适应流体中含有一些颗粒杂质的场合，而且不易造成阀芯的卡死。该系列

调节阀主要适用于压差较大，介质含有颗粒的工况，具有调节精度高，耐压差较大等特点。

套筒导向切断型调节阀

采用顶部导向，压力不平衡型阀芯结构。金属阀座结合快拆式阀笼结构，使其具备单座调节阀的优点外，同时兼有套筒调节阀的动态稳定

性，提高了阀芯的重复定位精度，从而确保了阀座密封的严密性，易于切断流.该系列阀门主要适用于低压的切断场合。

套筒导向先导式调节阀

采用套筒导向或者顶部，压力不平衡式阀芯，适用于压差较大的切断场合。阀芯、阀座表面进行堆焊硬质合金保证阀门的长期运行稳定。

对于介质温度高、压差大工况的切断，我们为此特殊设计了双阀芯泄压式切断阀。该类型阀内件采用双阀芯结构，流关式设计。阀门在开

启时，先打开小阀芯，小阀芯受力面积小因此开启的作用力较小，在小阀芯开启之后阀后的压力得到了释放，作用

进口气动调节阀安装维护说明

1.本产品适用于所规定的使用介测、使用温度管道上。

2本产品宣放干燥，通风地方搬运和安装时切勿碰撞敲击。

3在安装时应活除阀门腔内及管滋内虫前瘀物以免影响密封性能。

进口气动调节阀储存

假如阀门在安装之前需要储放一段时间。我们建议将阀门进出口处的封盖取下，并在阀门内部均匀涂抹一层防锈涂料，然后将阀门进出口

处重新封盖好，阀门其余部位也应采取相应的防尘措施
