进口电动低温调节阀

进口电动低温调节阀产品概述

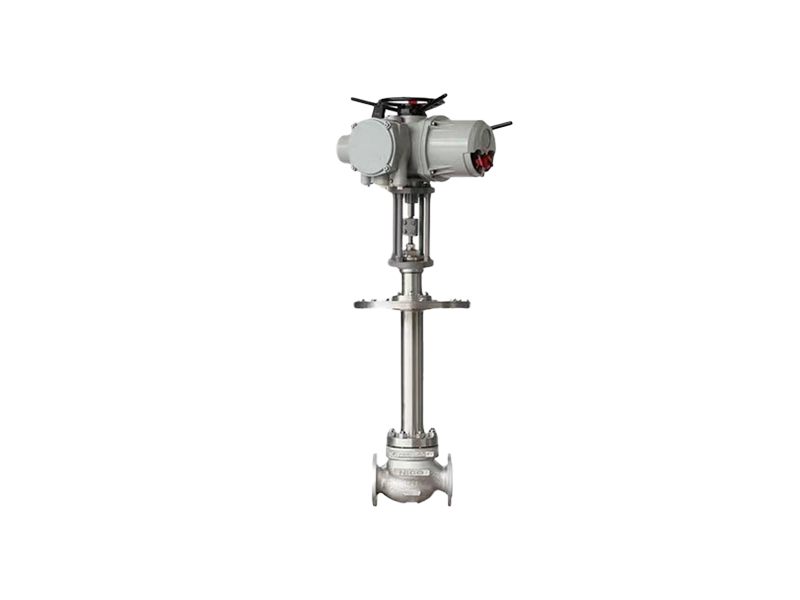

  美国依洛克（YLOK）进口电动低温调节阀（进口电动低温压力调节阀、进口电动低温流量调节阀），是由电动执行器与低温型调节阀阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0～-250℃状态下工作，由电动执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。

进口电动低温调节阀部分技术参数

阀体形式 直通铸造球型阀

公称通径  DN15～300mm

公称压力  PN1.6、2.5、4.0、6.4

法兰标准  GB/T9113、 JB/T79

连接形式  法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式 低温型-10～-196℃、超低温型-196～-250℃

压盖型式  螺栓压紧式

密封填料 金属石墨缠绕垫片、柔性石墨、碳纤维填料

● 阀内件

阀芯形式 单座、笼式、套筒型阀芯

流量特性 线性、等百分比

● 执行机构

执行器型号 3810L系列、PSL系列

主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

■ 主要零件材料

1 阀体：CF8 CF8M CF3M

2 阀座、套筒：304 304 316 316L

3 阀芯：304 304 316 316L

4 导向套、并帽：304 304 316 316L

5 阀盖：WCB CF8 CF8M CF3M

6 阀杆：304 304 316 316L

7 隔热板：304 304 316 316L

8 填料：金属石墨缠绕垫片/柔性石墨

9 弹簧：65Mn 304 316 316L

10 螺母：304 304 316 316L

■ 主要性能指标

基本误差%：配3810L±2.5； 配PSL±1.0

回差%：配381L ±2.0； 配PSL±1.0

死区%：1.0

始终点偏差%：电开  始点±2.5 终点±2.5

            电关：  始点  ±2.5 终点：  ±2.5

额定行程偏差%： ≤2.5

泄露量L/h：0.01%×阀额定容量

可调范围：R 30：1

进口电动低温调节阀选型

b:  电动低温调节阀的工作压力、适用温度

c:  电动低温调节阀的电源电压

d:  电动低温调节阀的阀体材质

e:  电动低温调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
