进口调节阀

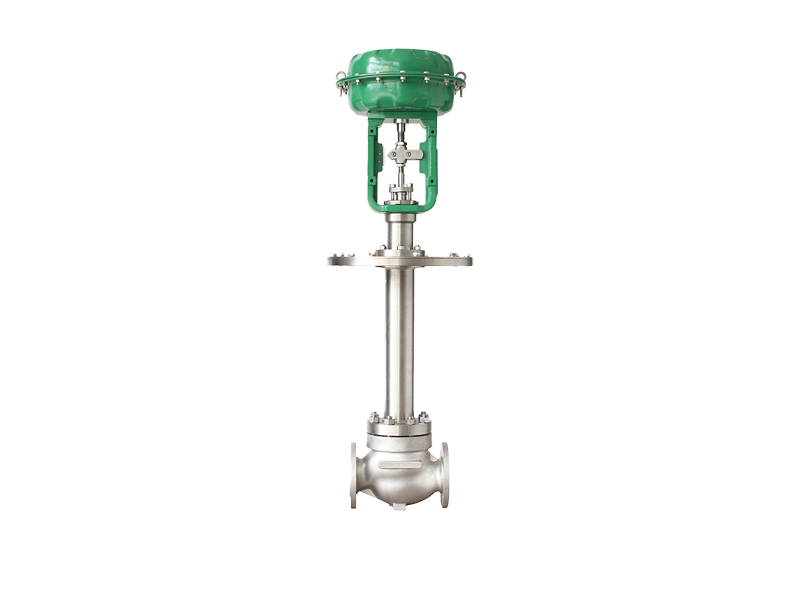

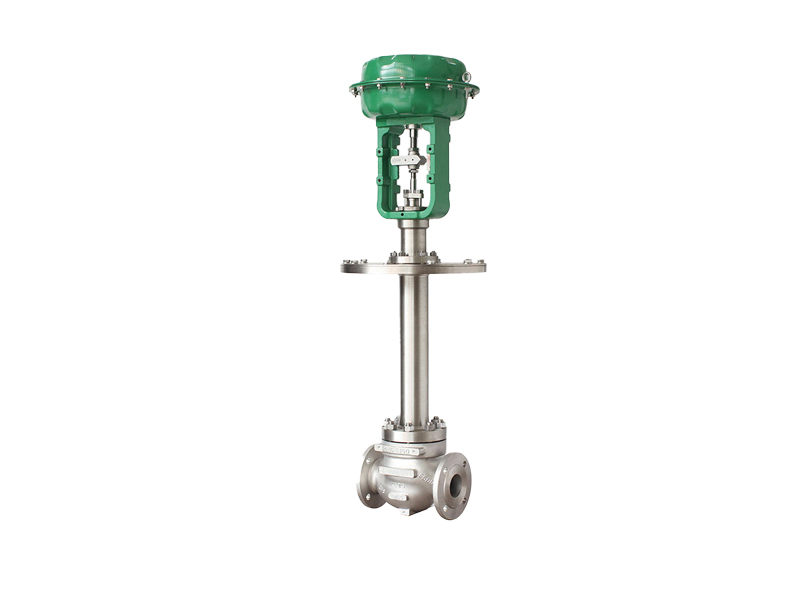

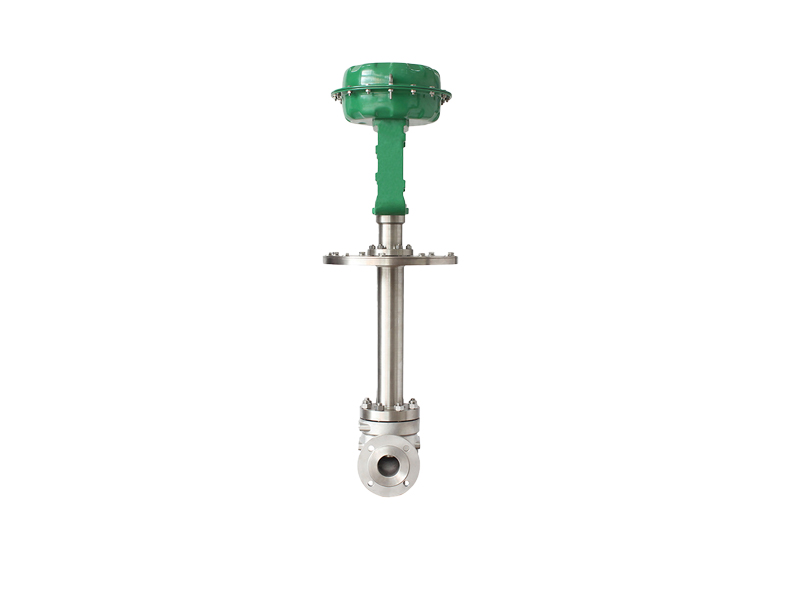

进口气动低温调节阀
进口气动低温调节阀
进口气动低温调节阀

进口气动低温调节阀

美国依洛克(YLOK)进口气动低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。

立即咨询立即咨询

咨询电话 :13718536739

微信:zyfvalve邮箱:zyfvalve@163.com

产品详情

进口气动低温调节阀产品概述

美国依洛克(YLOK)进口气动低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。

进口气动低温调节阀工作原理

进口气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。

进口气动低温调节阀技术参数

阀体形式 直通铸造球型阀

公称通径:DN25300mm

公称压力:PN1.62.54.06.4MPa

法兰标准:GB/T9113 JB/T79

连接形式:法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式:低温型-10-196℃、超低温型-196-250℃

压盖型式:螺栓压紧式

密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式:单座、笼式、套筒型阀芯

流量特性:线性、等百分比

执行机构及附件、作用形式

执行器型式:ZHA/B多弹簧簿膜执行机构

执行器型号:ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56

有效面积(cm2)350 350 560 900 1400

行程(mm)1016 25 40 4060 100

弹簧范围(KPa)20100(标准)、20-6060-10040-20080-240

膜片材料:橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力:140400KPa

气源接口:RC1/4"

环境温度:-30+70℃

可配附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式:气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
