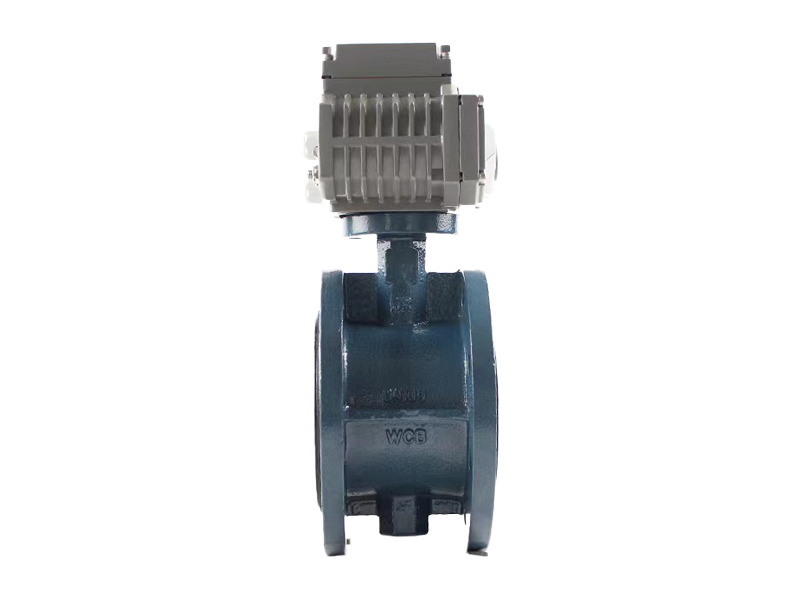

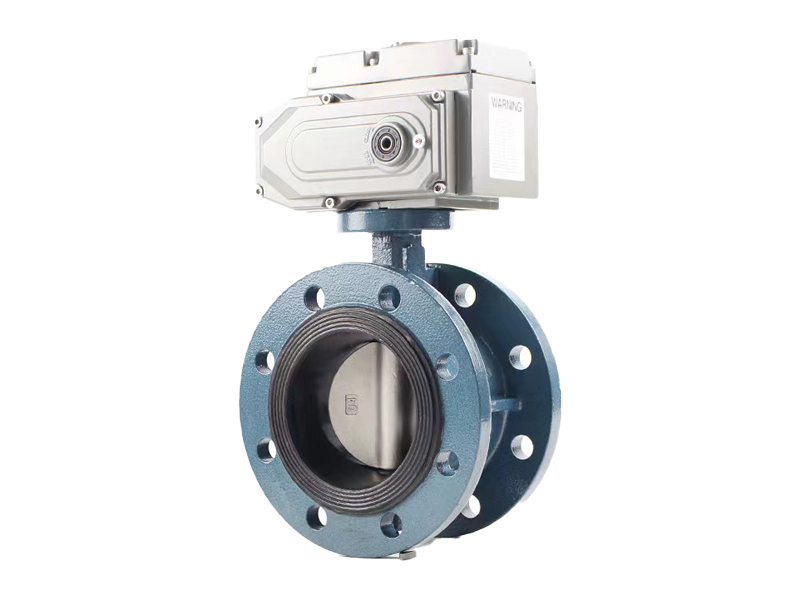

进口电动法兰蝶阀

美国依洛克（YLOK）进口电动法兰蝶阀（不锈钢电动法兰蝶阀，高压电动法兰蝶阀，电动硬密封法兰蝶阀，衬氟电动法兰蝶阀）由回转式电动执行机构及法兰蝶阀阀体组成。电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。电动法兰蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

进口电动法兰蝶阀主要技术参数

通径：DN50-1000mm

压力：PN1.0，1.6，2.5Mpa等

法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

电源电压：220V/50Hz、380V/50Hz

输入信号：4-20mA或1-5V·DC

输出信号：4-20mA·DC

防护等级：相当IP67

隔爆标志：ExdⅡBT4

手操功能：手柄等

阀盖形式：整体式

压盖型式：压板压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

 材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M

2 下轴套 铜合金、304、316

3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M

4 密封圈 NBR橡胶、PTFE、PPL、304、316

5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M

6 固定销 25、35、45

7 上阀轴 2Cr13、304、316、316L

8 下阀轴 2Cr13、304、316、316L

9 上轴套 铜合金、304、316

10 填料 聚四氟乙烯/柔性石墨

11 填料压套 HT200、WCB、CF3、CF3M、CF8、CF8M

12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M

环境温度：-25～+70℃、环境湿度：≤95%

进口电动法兰蝶阀选型

a: 产品名称与电动法兰蝶阀的型号

b:  电动法兰蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  电动法兰蝶阀的密封面材质和硬度

d:  电动法兰蝶阀的阀体材质

e:  电动法兰蝶阀的压力

f:  电动法兰蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
