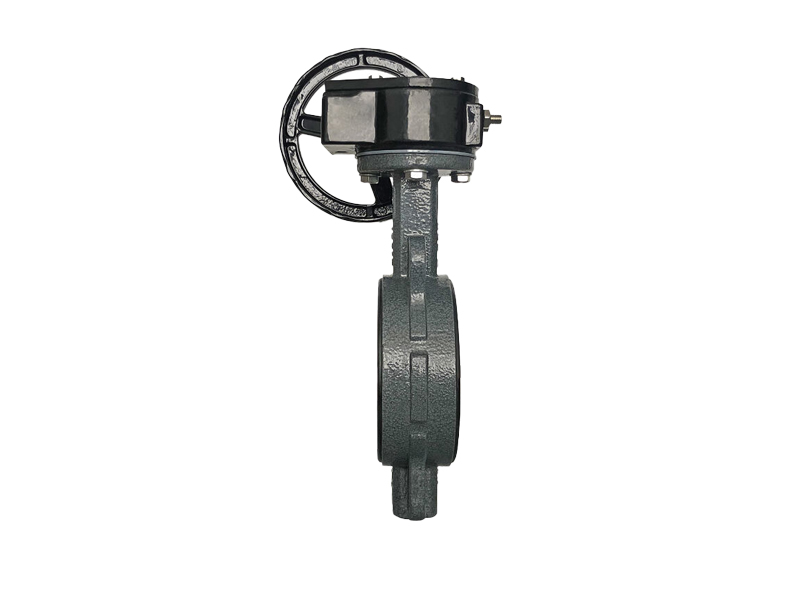

进口衬胶蝶阀

进口衬胶蝶阀产品概述

进口衬胶蝶阀（气动衬胶蝶阀，不锈钢衬胶蝶阀，法兰衬胶蝶阀）用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶，适用于各种不同工作温度和流体管路。衬胶阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。 用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多， 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体的流动。

进口衬胶蝶阀工作原理

衬胶阀门主要衬里材料[衬丁基胶、衬天然胶、衬三元乙丙胶、衬氯丁胶、衬胶、衬氟橡胶、衬硅橡胶、硬橡胶、软橡胶]；衬胶适用介质:除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质；

进口衬胶蝶阀主要技术参数：

类型：单作用，双作用

温度：常温型：-20℃～80℃（橡胶O型圈）

      高温型：-20℃～160℃（氟橡胶O型圈）

动作范围：0～90°±5°

阀位信号：定位器：4～20mA/回信器：全开全关信号

通径：DN40-500mm

压力：PN1.0，1.6Mpa等

阀轴材质：碳钢、304/316/316L不锈钢

阀体材质：球墨铸铁、 碳钢、不锈钢

阀板材质：球墨铸铁、304/316/316L不锈钢 、尼龙

阀座密封：EPDM、NBR、耐磨橡胶

结构形式：中线型 、无销型

温度：EPDM≤80℃；NBR≤68℃

适用介质：水、空气、天然气

衬胶蝶阀的保管

衬胶阀门的保管1、衬胶阀门存放时，最好放在干燥的室内，避免露天日晒和雨淋，避免堆放在热源附近，防止橡胶老化和变形。两端橡胶法兰密封面应有保护盖，密封面不得有划伤，堆放时应避免两端法兰密封面受压。

2、存放保管的阀门应有记录，记录内容：阀门名称、型号、规格、编号、数量、入库日期等

衬胶蝶阀的安装

衬氟阀门的安装1、安装时，应注意校对阀门标志（如阀门类型、公称通径、压力等级、材料等）是否与使用要求相符合，壳体上的流向标识是否与管道流向一致。 　

2、安装时，尽量做到水平安装，使阀杆朝上。防止阀门歪斜使阀门在自然状态下进行安装，防止阀门因管道、支撑等产生较大的安装应力，安装起吊不得利用手轮进行阀门起吊。 　

3、安装时，与阀门两端橡胶衬里密封面连接的管道法兰密封面如果是金属的，须加密封垫片。与之连接的法兰密封面应按图A的结构，不采用图B的结构，否则会导致阀门密封面过早损坏、泄漏。 　

4、如果管道具有足够的强度承受阀门的重量和操作力矩，则对此阀门可以不设支承，否则，应对衬胶阀门设专用支承点。 　

5、安装后，在系统或管道进行试压时，阀门须处于全开位置

进口衬胶蝶阀选型

a: 产品名称与衬胶蝶阀的型号

b:  衬胶蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  衬胶蝶阀的密封面材质和硬度

d:  衬胶蝶阀的阀体材质

e:  衬胶蝶阀的压力

f:  衬胶蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
